1、系统概述

基于QTouch跨平台组态软件，利用互联网技术，并通过搭建WEB系统软件的服务器、DTU、HMI、传感器、视频等硬件，构建一个农业物联网云平台，在线实时远程监测牛舍的环境状况，并通过智能化分析，远程自动控制设备，实现牛舍信息化与自动化。系统拓扑结构如下图所示现场安装采集器SmartDAQ或者DTU，通过internet网络或者GPRS将数据发送至通信服务器，通讯服务器专门处理通信收发；通信服务器将最终的价值数据发送到数据服务器，数据服务器负责处理数据存盘、实时数据交互、报警、报文等内容；web服务器和APP服务器用于向web客户端或APP提供实时与历史数据服务。

2、系统功能设计

（1）支持电子地图导入，通过点击地图上现场站点的标志能直接进入牛舍监控界面，实时显示牛舍空气温湿度、光照强度、有害气体等参数以及设备的动作和状态，另外当牛舍内出现异常时进行及时报警；

（2）通过电脑、手机等智能终端设备手动或自动将牛只个体信息和疫病信息录入到数据库进行分类管理；

（3）通过GPRS/Internet通讯方式联网，将牛舍空气温湿度、有害气体、光照强度等数据以及牛只体重数据的采集，并上传到服务器进行数据存储与分析处理；

（4）管理人员和用户能通过Web浏览器或者App移动客户端监控牛舍的实时状态，实现系统数据信息的互联互通与共享以及智能化控制；

（5）将牛舍内的各种环境参数以及牛只的编号、出生年月日、性别、年龄、品种和体重等个体信息和疫病种类、隔离时间、治疗药物等疫病信息存储；为报表形式，对各参数进行分析和管理，建立牛只档案，方便随时查询各种信息；

（6）对牛舍进行高清视频监控，并对牛只进行信号触发拍照，图片上传到服务器数据库，网络化远程管理，实时监控肉牛健康养殖情况，充分发挥物联网技术在肉牛养殖中的作用;（7）根据用户设定的牛舍参数来自动控制牛舍风机、卷帘机、门等，另外手动通过电脑键盘或者鼠标以及手机APP界面点击也可实现自动化控制，使得养殖场能够保持通风、温湿度适宜、空气质量状况良好；

（8）打开IE浏览器，输入服务器IP地址或域名，进入欢迎页面，登录主界面后，只有拥有相应权限的用户，输入正确密码才能登入系统。

3、应用情况

肉牛健康养殖监测预警系统已实现监测肉牛基本信息（包括肉牛编号、年龄、品种、性别、体重以及饲喂情况、疫病信息、预警信息等）、牛舍环境监测数据（包括空气温湿度、光照强度、各种气体浓度等）、视频监控信息（包括视频监控、拍照等）以及设备自动化控制。

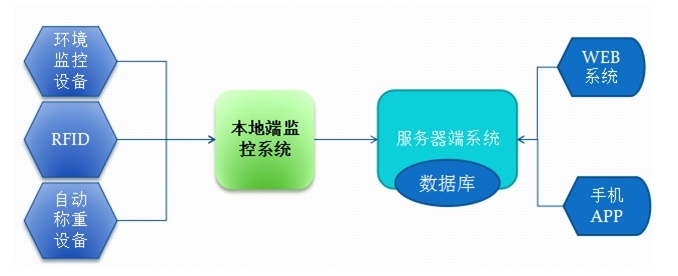

4、监测系统结构图
